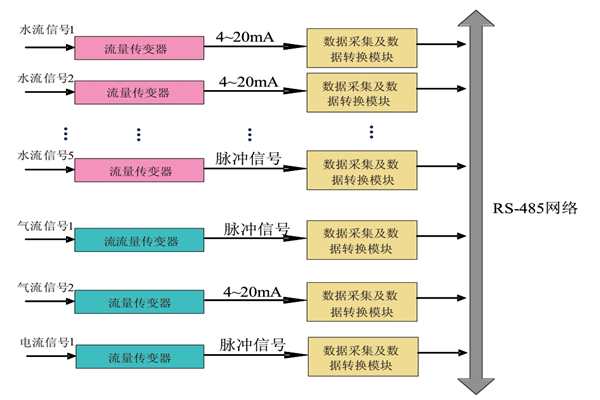

廠區建立能耗監測系統主要是對水、電、油、壓縮空氣等數據進行在線實時監測。能耗監測系統原理便是針對水、電、油、氣的能耗監測而設計的。當水、電、油流經流量計時，累加器將通過模擬輸出信號進行傳輸，累加器將通過485通訊進行傳輸，并將其傳輸?shù)阶詣?dòng)化層和管理層。這樣，就可以使用WebAccess軟件與累加器實現相互通信，實現對監測節點的在線實時監測。

能耗監測系統的結構分為三個層次：

一、現場層

采集原始監測數據，包括各種電能監測設備，例如：電能表、水表、油表、壓縮空氣表等。實現了現場顯示和實驗室顯示的雙重顯示效果。如果儀表具有遠程數據傳輸功能，則儀表采集的信號直接輸入到數據采集器的串行服務器中；如果儀表的輸出是4mA～20mA信號，則可以將輸入信號連接到多輸入累加器，累加器將輸入串行服務器。使用光纖傳輸?shù)阶詣?dòng)化層。

二、自動化層

通過光纖轉換器將交換機連接到以太網，然后將交換機連接到系統控制中心。能耗監測系統對現場收集的能耗數據進行匯總后，通過無線網絡發送給管理部門。

三、管理層

主服務器對能耗監測數據進行分析和整合，并將分析結果提交管理層，供決策參考。

能耗監測系統采用最新的三層體系結構技術，即前端操作、后端服務處理和數據庫。前臺和后臺都使用WebAccess語言作為開放工具，并且數據庫使用更常用的SQLServer數據庫。
