項目名稱：某保密單位有限空間安全作業環境實時綜合監測服務項目

　　項目類型：環境監測+智能井蓋

　　使用單位：某保密單位

　　服務單位：山東裕乾電子科技有限公司

　　一、痛點與需求

　　項目纜線管廊、電纜溝、電纜夾層等在建筑物或其他結構中設置的專門的豎井(含井蓋)、夾層或夾道等有限空間內，存在與外界相對隔離、出入口較為狹窄、作業人員不能長時間在內工作、自然通風不良、易造成有毒有害、易燃易爆物質積聚或者氧含量不足的安全問題，有限空間內容易產生對人體有危害的物質，在有限空間作業本身具備一定的危險性。

　　本項目我方提供環境實時綜合監測系統平臺，著重解決有限空間內在可能產生有害氣體、水淹、高溫高濕、火災等潛在風險的情況下，實現對有限空間內作業環境的實時監測和自動研判，及時預警，保證有限空間的作業安全。系統利用現代計算機控制技術、通信技術和網絡技術等，利用各種傳感及采集設備，對有限空間內的環境、設備狀態和參數進行實時采集、顯示、分析、智能保護，可完整的掌握有限空間內的實時運行狀態和通道的實時環境，及時發現故障并做出相應的決策和處理，改善有限空間內的安全性問題，實現安全作業環境的智能化運行管理。

　　二、項目需求及建設內容

　　1.綜合監測服務

　　1.1現場調研

　　1)現場地下管廊內無通訊信號，為保證數據傳輸穩定，我方采用通過有線方式傳輸；

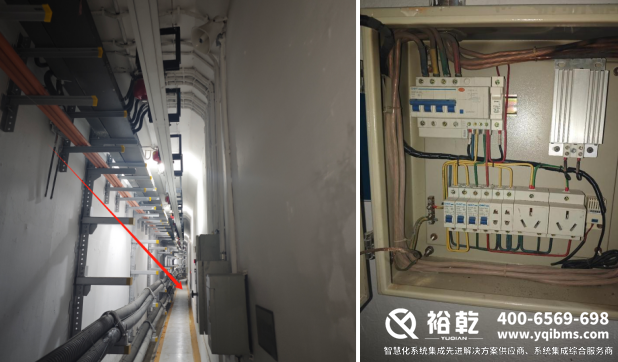

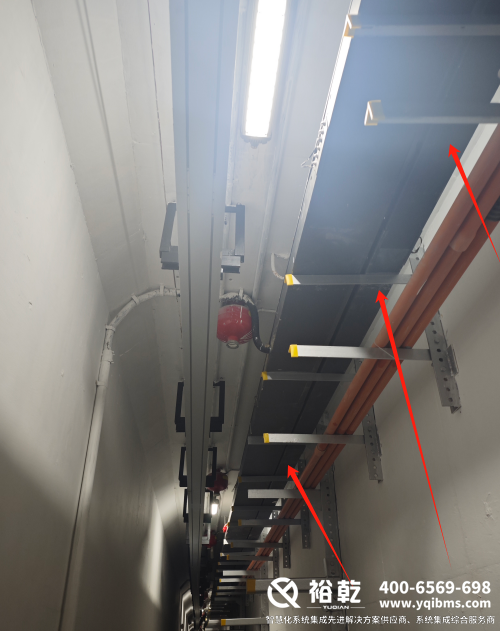

　　2)現場頂部有弱電橋架，線纜敷設借用現有橋架，保證現場數據傳輸穩定；

　　3)現場每一段均有強電箱，可以用于設備取電；

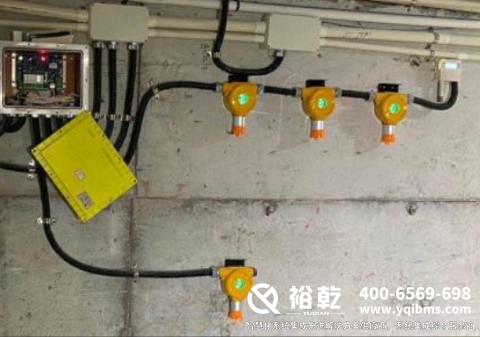

　　4)安裝工藝參照下方示意圖，實際現場施工將更優于示意圖：

　　5)每個監測點通訊設備安裝于防爆箱內，保證后期設備、環境安全。

　　1.2系統介紹

　　主要針對有限空間內對人生命構成危險源的環境進行監測，主要氧氣、一氧化碳、硫化氫、甲烷、水位監測、消防報警等實時監測，同時將采集、分析的結果進行上報。

　　1)提供綜合監控系統平臺日常巡檢、故障確定、事件登記、事件劃分，事件處理，事件分析報告等工作服務;

　　2)綜合監控系統的擴展及軟件升級現場數據采集和控制模塊接口開發服務;

　　3)綜合監控系統的擴展及軟件升級通信協議接口開發服務;

　　4)綜合監控系統前端的擴展及軟件報警接口服務開發;

　　5)監測區域安全模型制定，提供實時安全環境評估服務

　　6)提供被監測區域內的有害氣體濃度超警戒線預設值時自動發出視聽告警以及氣體濃度躍變報警服務;

　　7)提供鏈路檢測服務，定時檢修服務;

　　8)提供實時預警服務，通過短信、系統彈窗等多種方式通知值班維護人員;

　　9)提供系統監測數據和遠程控制數據歷史記錄和簡單快速地檢索查詢服務。

　　2.智能井蓋監測服務

　　2.1現場調研

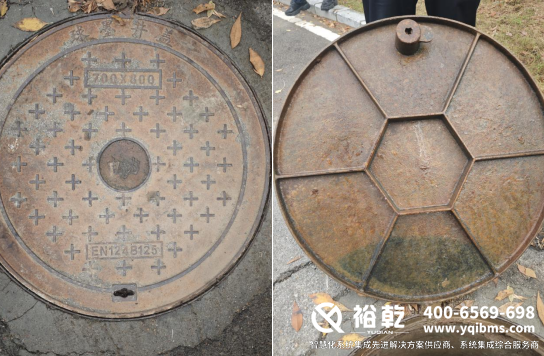

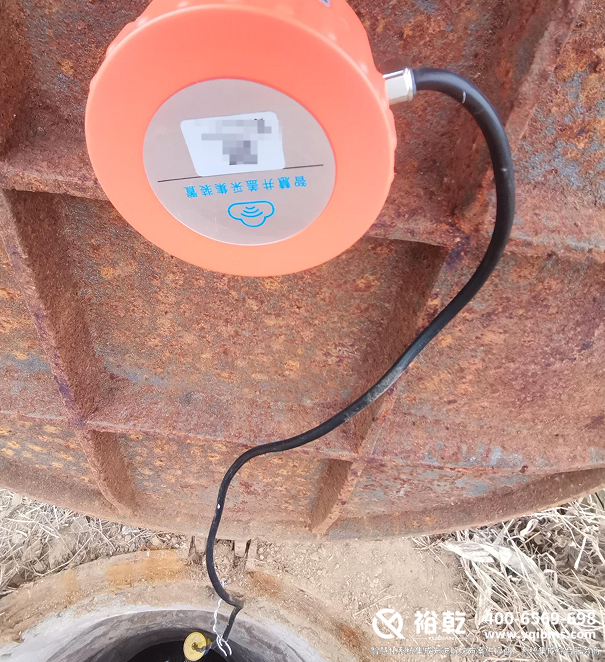

　　在原先井蓋基礎上增設監測設備，實現對現場井蓋的實時狀態進行監測。

　　2.2系統介紹：

　　電纜通道和井道口等出入口的有效限制未經許可人員進入通道，對暴力強行入侵的行為以及其它異常情況予以報警，具備電纜防盜功能。提供通道口狀態實時采集和上報的服務。

　　1)提供實現遠程開啟等功能服務;

　　2)提供以實現地點或時間多種權限混合設置服務;

　　3)提供實時監測井蓋自身的狀態：如井蓋的傾斜、震動、位移、上鎖情況等服務;

　　4)提供與綜合監測環境系統聯動服務;

　　5)提供對井蓋開閉狀態進行全面監控服務，可對開閉記錄進行存儲和查詢，能對歷史狀態進行查詢;

　　6)提供系統故障進行檢測、報警、事件保存等功能;

　　7)提供在被監測的通道進出口處全時記錄服務;

　　8)提供有多路通道、多協議的通信接口服務;

　　9)提供監測到異常情況時，可啟動就地報警服務：在監控中心對井蓋監控終端的異常狀況發出告警，在客戶端圖形展示界面上顯示，以及通過短信方式(可設置)自動通知值班維護人員;

　　10)提供鏈路檢測功能服務。

　　三、施工流程

　　1.線纜敷設中，傳感器需要單獨電源供電;傳感器之間采用手拉手方式，使用RVVP4*1.0屏蔽線串聯，并將接上通信線纜;

　　2.在線纜敷設時，記錄線纜的走向，手繪線纜示意圖，方便后續線纜不通用于排查。

　　3.記錄每個設備的名稱、地址碼、位置等，并統計在《支路統計表(模板)》文件中，方便后續軟硬件配置。

　　4.文明施工，針對施工過程中產生的廢品及時清理，保證管廊中環境衛生問題。

　　5.用電、取電前咨詢相關工作人員，不亂用電，避免造成不必要的麻煩和損失。

　　四、現場施工圖

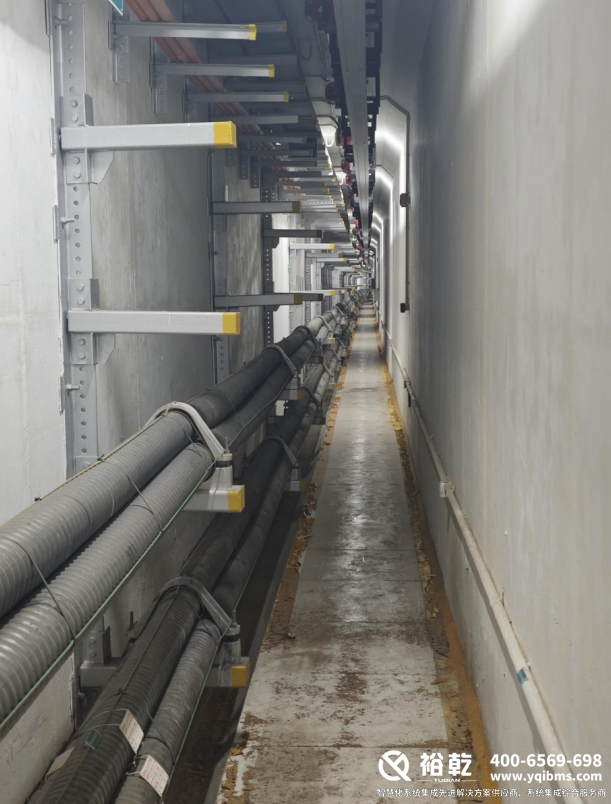

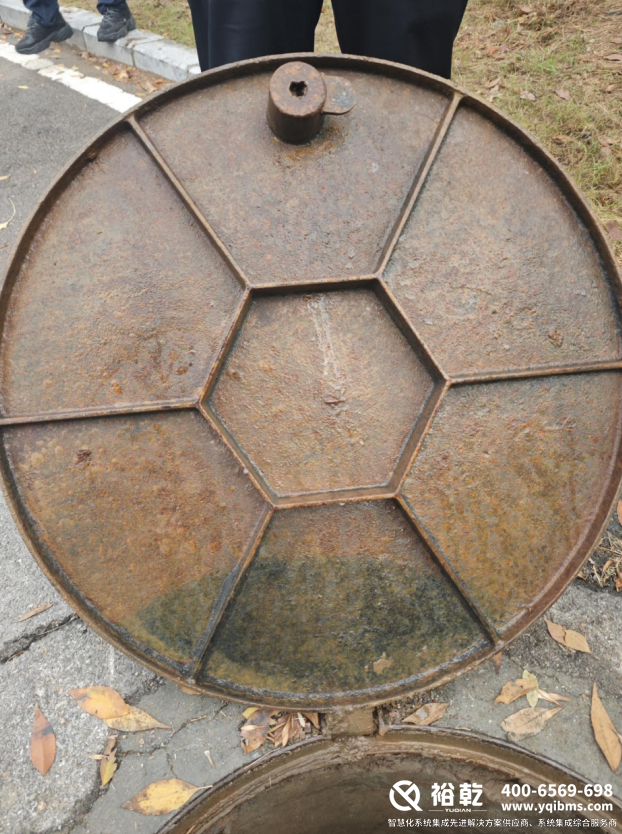

　　1、施工前

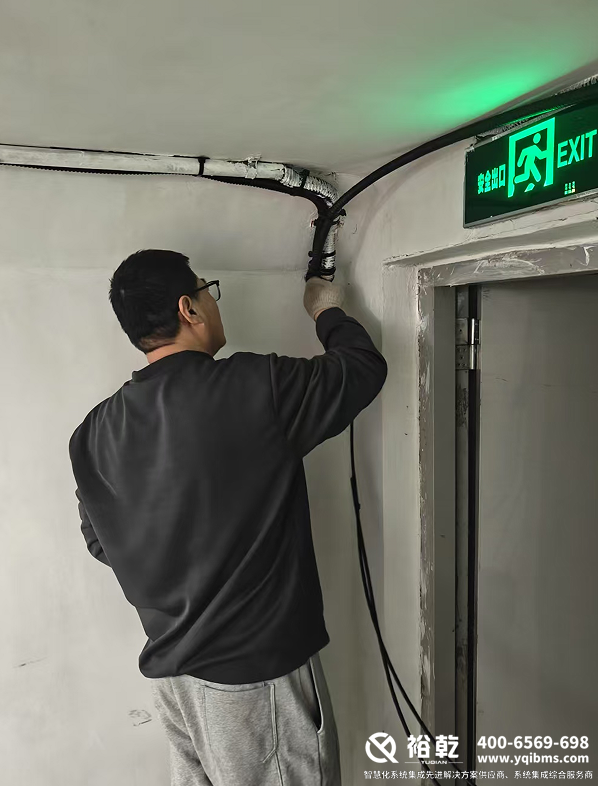

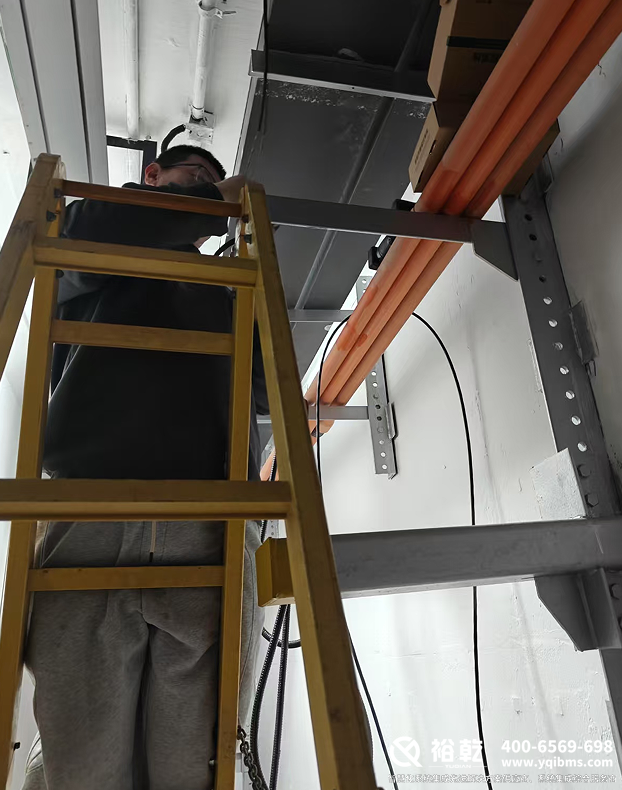

　　2、施工中

　　3、施工后

　　五、效果分析

　　由于有限空間內與外界相對隔離，出入口較為狹窄，作業人員不能長時間在內工作，自然通風不良，易造成有毒有害、易燃易爆物質積聚或者氧含量不足等對人體有危害的情況，在有限空間作業本身具備一定的危險性，本系統是著重解決有限空間內在可能產生有害氣體、水淹、高溫高濕、火災等潛在風險的情況下，實現對有限空間內作業環境的實時監測和自動研判，及時預警，保證有限空間的作業安全。
